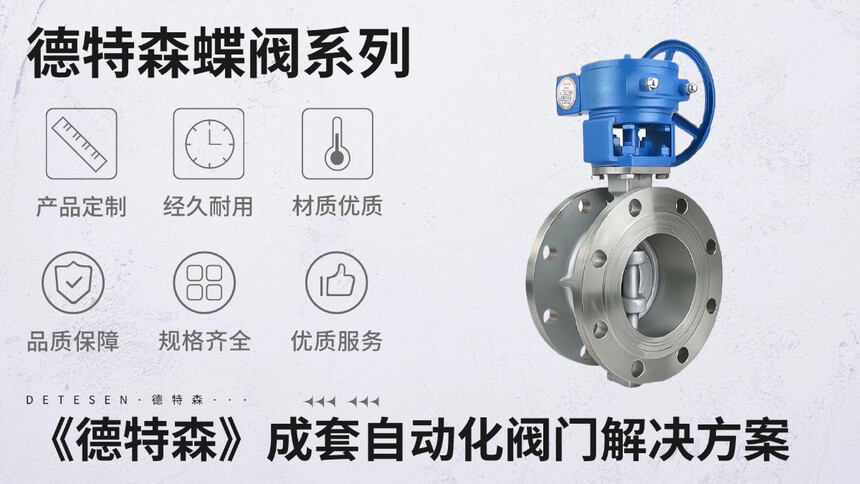

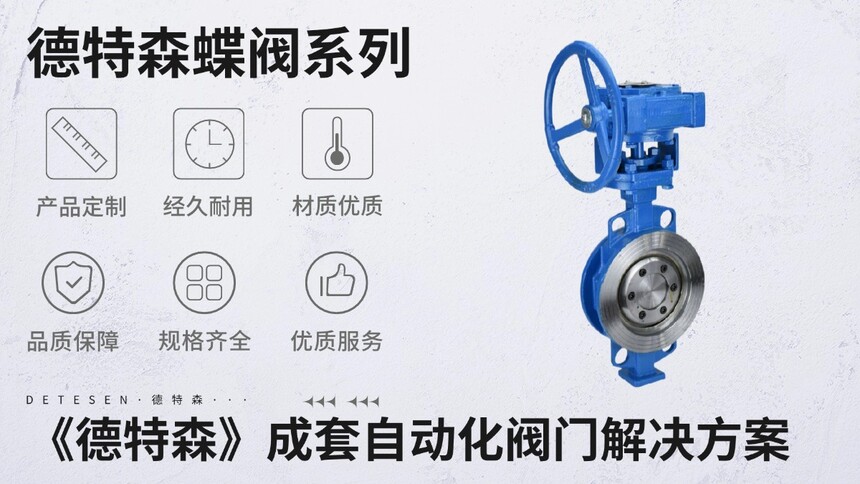

法蘭式蝶閥和對夾式蝶閥的區別是什么？时间：2025-03-19 作者：德特森閥門知識講堂【原创】 法蘭式蝶閥和對夾式蝶閥的區別是什么？法蘭式蝶閥和對夾式蝶閥有以下區別： 連接方式 法蘭式蝶閥：閥門兩端帶有法蘭，通過螺栓將閥門上的法蘭與管道法蘭連接在一起，中間使用密封墊或膠圈進行密封。 對夾式蝶閥：閥體兩端沒有法蘭，只有幾個導向螺栓孔，通過雙頭螺栓將閥門夾在兩管道法蘭之間，利用對夾法蘭的卡緊力和密封圈實現密封。 安裝與維護 法蘭式蝶閥：安裝時需要在管道上單獨設置法蘭，安裝和拆卸過程中需要擰下多個螺栓，相對較繁瑣，且需要較大的安裝空間。但在維護時，如果是閥門本身的問題，只需拆卸閥門兩端的法蘭螺栓，無需拆卸管道法蘭，便于對閥門進行檢修和更換。 對夾式蝶閥：安裝時直接將閥門夾在管道法蘭之間，用螺栓緊固即可，安裝較為簡便快捷，且結構緊湊，占用空間小。不過，當閥門需要維修或更換時，由于它是依靠管道法蘭擠壓連接，一個密封面出問題，往往需要拆開兩個管道法蘭才能進行檢修。 結構長度與重量 法蘭式蝶閥：因有法蘭連接，在連接點需要使用更多的螺栓，且法蘭本身有一定的厚度和尺寸，所以整體結構長度一般比對夾式蝶閥長，重量也相對較重。 對夾式蝶閥：結構較為緊湊，沒有額外的法蘭結構，所以結構長度較短，重量較輕。 密封性能 法蘭式蝶閥：密封性能主要取決于法蘭連接的緊密程度、密封墊的質量以及閥門本身的密封結構。如果安裝正確、密封墊完好，能實現良好的密封，但可能受到安裝精度、介質壓力、溫度等因素的影響。 對夾式蝶閥：閥板與閥座之間的壓力主要依靠兩邊的彈性密封圈傳遞，其密封性能相對較好，且楔形設計使閥門有越關越緊的自動密封功能，通常能達到較好的密封效果。 適用場景 法蘭式蝶閥：適用于高溫、高壓和大口徑的管道系統，能夠承受較大的壓力和力矩，連接穩固可靠。例如在一些大型化工裝置、熱電廠的高溫高壓蒸汽管道等場合較為常用。 對夾式蝶閥：適用于一般的中低壓和小口徑的管道系統，如建筑給排水系統、空調系統、一般的工業管道等，具有較好的經濟性和實用性。 成本與價格 法蘭式蝶閥：由于其結構相對復雜，需要更多的材料和加工工藝來制造法蘭等部件，因此成本較高，價格也相對較貴。 對夾式蝶閥：結構簡單，零部件數量相對較少，制造成本較低，價格通常比對夾式蝶閥便宜，一般為法蘭式蝶閥價格的 2/3 左右。 |
